少妇被大黑捧猛烈进出A片,亚洲成av人在线观看天堂无码,免费久久人人爽人人爽av,日本在线观看

鋼結構氟碳漆涂裝工藝

一、氟碳漆基層處理: 涂漆之前，基材表而應清潔、干燥、中整、牢固，無油脂、銹蝕等雜物; 鋼鐵表          而**好采用噴砂或拋丸除銹，要求達到St3級或Sa2.5級。除銹后需在6小時內噴涂底漆，否則容易          返銹。浮塵的處理可用非縮空氣吹凈或干凈毛刷掃凈。川漆膜處理用刮刀鏟除，填平打磨平整。          或視情況采用其它方法。油脂的處理先用汽油或稀釋劑清除，再用干凈布擦干凈。

        施工方法:  適用于常規噴涂、刷涂，輥涂。

        施工條件:  施工溫度(5- 35) C;空氣相對濕度小于75%，避免在雨、雪、霧天氣中施L，禁止與水、                             醉類物質接觸。

二、底漆: 環氧富鋅底漆按比例將甲乙組份混合均勻，任鋼結構基面刷涂或噴涂1-2道。要求涂刷均              勻，漆膜厚度60-80um,因鋅粉比重大，**好在每次使用時攪拌- 下，防鋅粉沉淀太快。

三、修補: 底漆涂作24小時后，采用原子灰修補明顯不平整的地方或局部修補。

四、中涂: 環氧云鐵中間染或氟碳專用底漆按比例將A.B組份混合均勻。噴涂-道，漆膜厚度約30-50um。

五、面漆: 將氟碳實色面漆或氟碳金屬漆A、B組份按比例混合均勻后，噴涂二道，讓意走槍均勻，要求噴涂均勻，不可漏噴，漆膜厚度50-70um.

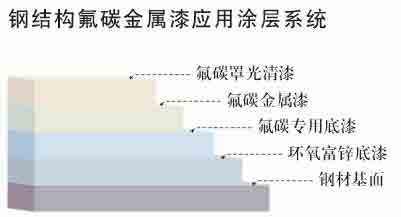

六、氟碳企屬漆涂層系統: 根據設計要求噴涂氟碳罩光清漆一道，漆膜厚度約20-30um.

七、局部修補及清理。仔細檢查墻而，轉角，門窗等處，若發現有施工中造成的損傷等，進行修補。

八、清理現場，成品保護。
